Trocador de calor casco e tubos

Os trocadores de calor casco e tubos BARRIQUAND são projetados e fabricados na França, atendendo as mais diversas necessidades desde poucos kW até ao redor de 70MW

Casa
>
Produtos
>
Trocador de calor casco e tubos

Trocador de calor casco e tubos

VANTAGENS

Fabricado na França, projeto personalizado
Mais de 80 anos de experiência, tecnologia reconhecida pelos clientes
Domínio em aplicações complexas : alta pressão, materiais exóticos...
Tecnologias exclusivas : Casco & Espiral^® trocador de calor tubular espiralado, bitubos e multitubos
BARRIQUAND possui todas as qualificações internacionais

Trocador de calor casco & tubo

Barriquand fornece soluções em trocador de calor tubular para uma grande faixa de condições de operação : diâmetros até 3 metros, sob vácuo ou pressão até 400 bar, fabricados em aço ou outros materiais (aço inoxidável, ligas de cobre, titânio, etc...)

Trocadores de calor tubular padrões ou sob medida

Tubos em U ou retos dentro do casco
Tubos não revestidos, corrugados e espiralados "Casco&Espiral" (neste caso, é possível trocadores de calor contra-corrente)
Placas tubulares simples ou duplas
Feixe fixo ou removível

Recondicionamento de trocadores

Em nossa fábrica ou no cliente,
Reposição de feixes de acordo com desenhos ou modelos,
Conjunto de tubos aletados
Bobinas enroladas

Aquecedores elétrico

Para líquidos
Para gases
Com ou sem controles

Otimização térmica

Aquecimento e resfriamento de líquidos e gases
Vaporizadores, aquecedores e condensadores (with sub-resfriamento)
Condensação com incondensáveis
Condensadores de água
trocadores de calor multi-função

Projeto mecânico e construtivo de acordo com:

PED
CODAP
ASME VIII
British Standards
AD Merkblatt

Certificações
Nós estamos comprometidos com a qualidade a várias décadas e, obtemos um numeroso certificados internacionais reconhecidos, incluindo os seguintes :

PED 2014/68 UE
STAMP U
SELO licence
TÜV approval
Det Norske Veritas
Lloyd's Register of Shipping
Gaz de France

Trocadores de calor multi-tubos e duplo tubo

Trocadores de calor duplo tubo e multi Barriquand de alta qualidade são utilizados para fluídos sensíveis ou complexos.

Aplicações

Baixas vazões
Fluídos carregados (alto teor de fibras ou polpa)
Manutenção da integridade do fluído

Construção

Trocadores de calor multi-tubos com tubos concêntricos, liso ou corrugado
Totalmente drenável, livre de retenção
Lado do processo facilmente acessível e possível de limpeza
Conexões do fluído de processo e auxiliares de acordo com a necessidade do cliente (acessórios Macon, SMS, Clamps, Flanges...)
Compensador de expansão de acordo com o processo
Intercambialidade de troca longitudinal
Variação : circuito intratubular removível

Materiais

316 L como padrão e outras qualidades de aço inoxidável como 304L , UB6 , Mo Sup ...
Isolamento em alumínio, chapa de aço inoxidável (5/10) ou acabamento da chapa metálica
Chassis em aço inoxidável ou aço pintado.

Escolha do acabamento Grana 220
Opções

Eletropolimento
Decapagem
Desengraxe

Códigos de construção, regulamentos e aprovações

ASME VIII div.1
PED 2014/68 UE

Echangeur_tubulaire_ASET_installation

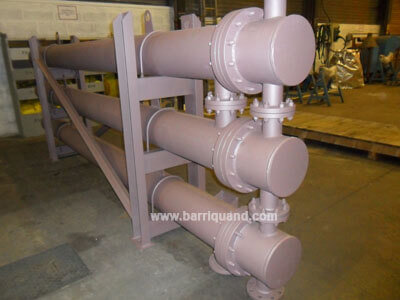

Echangeur_tubulaire_ASET_serie

Echangeur_tubulaire_ASET_shell_twist

Echangeur tubulaire double plaques

Echangeur bitube Barriquand

Echangeur multitube Barriquand
