L’échangeur de sous-station à eau surchauffée PCV

Le PCV est un échangeur à plaques soudées Platulaire® très robuste et à haute performance thermique.

Il a été spécialement développé pour les réseaux de chauffage urbain haute pression.

Echangeur Platulaire® PCV

Quels sont les avantages de l'échangeur de sous station PCV ?

  • Excellentes performances thermiques
  • Robuste et compact
  • Circuit secondaire facilement nettoyable
  • Faisceau dilatable
  • Pas de contraintes d’installation
  • Piège à boues incorporé

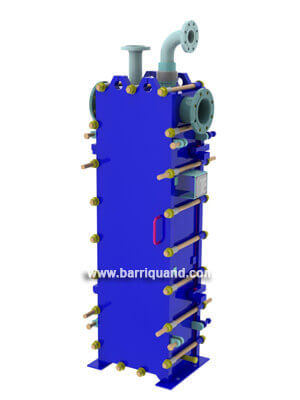

L'échangeur Platulaire® PCV

Spécialement dédié au génie climatique, cet échangeur à plaques soudées offre des performances thermiques optimales pour les applications de sous-station à eau surchauffée (jusqu’à 11 MW unitaire) ou les disconnexions de réseaux HP/BP :

  • Pincement de 5°C entre l’entrée secondaire et la sortie primaire.
  • Retour primaire très bas, rendement optimisé pour la cogénération
    Ex : 180°C => 75°C
    90°C => 70°C

Auto-dilatable, il résiste aux cycles de pression.

Conception de l'échangeur PCV

Côté primaire :

  • Faisceau de plaques en U en acier inoxydable épaisseur 2 mm
  • Circuit autorésistant à la pression
  • Pression jusqu’à 32 bar
  • Température jusqu’à 200° C

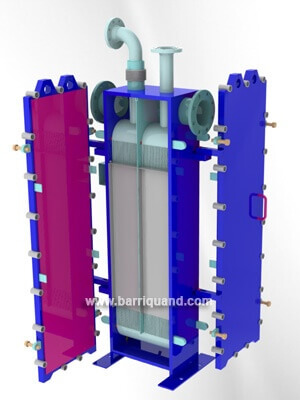

Côté secondaire :

  • Circulation dans la calandre et au travers des plaques
  • Ouverture facile et possible avec primaire en pression
  • Pot à boue incorporé en partie basse avec piquage de vidange
  • Pression jusqu’à 10 bar
  • Température jusqu’à 110° C

Un encombrement minimum

Avec une surface au sol inférieure à 1m2, l’échangeur à plaques soudées PCV est un échangeur de chaleur compact qui peut répondre à toutes les contraintes d’installation inhérentes aux réseaux de chauffage urbain.Le positionnement horizontal est possible en cas de circuit secondaire propre.
