Échangeur à plaques et joints

Compacts et évolutifs, les échangeurs à plaques et joints Barriquand, produits en acier inoxydable ou titane, offrent d’excellentes performances thermiques pour toutes vos applications de réchauffage/ refroidissement de fluides en chimie/pharmaceutique, agroalimentaire, génie climatique, industries diverses…



Echangeur à plaques et joints

Quels sont les avantages de l'échangeur à plaques et joints ?

  • Échangeur à plaques contre-courant évolutif dans le temps
  • Échangeur à plaques facilement ouvrable et nettoyable sur les 2 circuits
  • Pincement minimal, haute turbulence, très fort coefficient d’échange thermique
  • Joints clipsés ou collés selon modèle de l’échangeur à plaques
  • Options disponibles pour nos échangeurs à plaques : double-paroi, canaux larges «free flow»
  • Produit facile à installer

FONCTIONNEMENT D'UN ÉCHANGEUR À PLAQUES

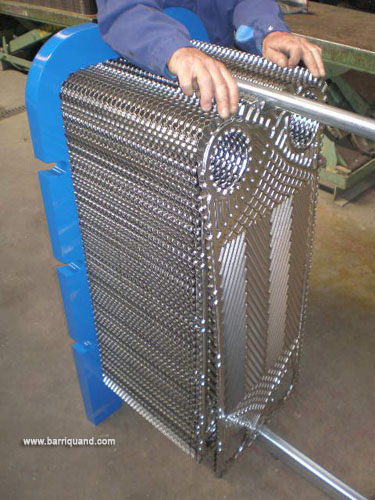

Les échangeurs à plaques et joints sont constitués d’un ensemble de plaques corruguées et embouties suivant des profils différents qui forment, après assemblage de ces plaques, des canaux de circulation pour les fluides (eau…). Les joints assurent, grâce à leur forme, l’étanchéité périphérique de chaque plaque de l’échangeur et autorisent ou interdisent l’écoulement des fluides entre celles-ci.
Les échangeurs à plaques jointées sont utilisés pour différents procédés : chauffage/refroidissement de fluides évaporation, condensation…

Plaques et joints standard, embouti de 0,4 à 2000 m²

  • Embouti normal de la plaque
  • 3 profil de chevrons
  • Plus de 45 tailles de plaques pour échangeur
  • Profondeur moyenne d’emboutissage de 1,5 à 4,4 mm
  • Diamètre de connexions : DN 32 et DN 50 pour les raccords filetés, DN 50 à DN 500 pour les raccords à bride de nos échangeurs à plaques

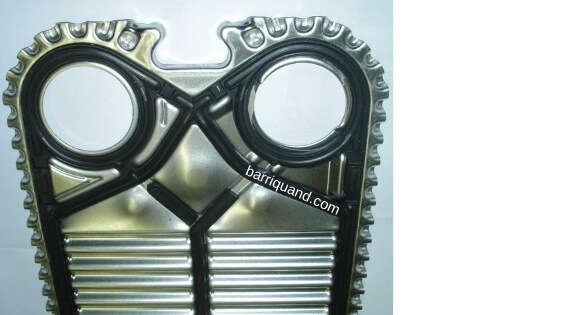

Echangeurs à plaques à canaux larges, free flow

Utilisables pour des fluides chargés, les emboutis à canaux larges garantissent un espace constant d’écoulement de fluide entre les plaques de l’échangeur. Nettoyables chimiquement, elles offrent des performances thermiques élevées, quel que soit le liquide en circulation dans l’échangeur thermique.

Exemple d’applications d’échangeurs plaques et joints à canaux larges : chauffage/refroidissement de jus, chauffage/refroidissement de sauces, chauffage/refroidissement de moutardes; pasteurisation de crèmes visqueuses, récupération de chaleur sur eaux usées, traitement de boues d’épuration…

  • 9 tailles de plaques pour échangeur à plaques
  • Profondeur moyenne d’emboutissage de 5 à 11,5 mm
  • Diamètre de connexions DN 32 à DN 300
  • Possibilité de raccords spéciaux hors stock
  • Pression différentielle jusqu’à une pression d’une puissance de 6 bars

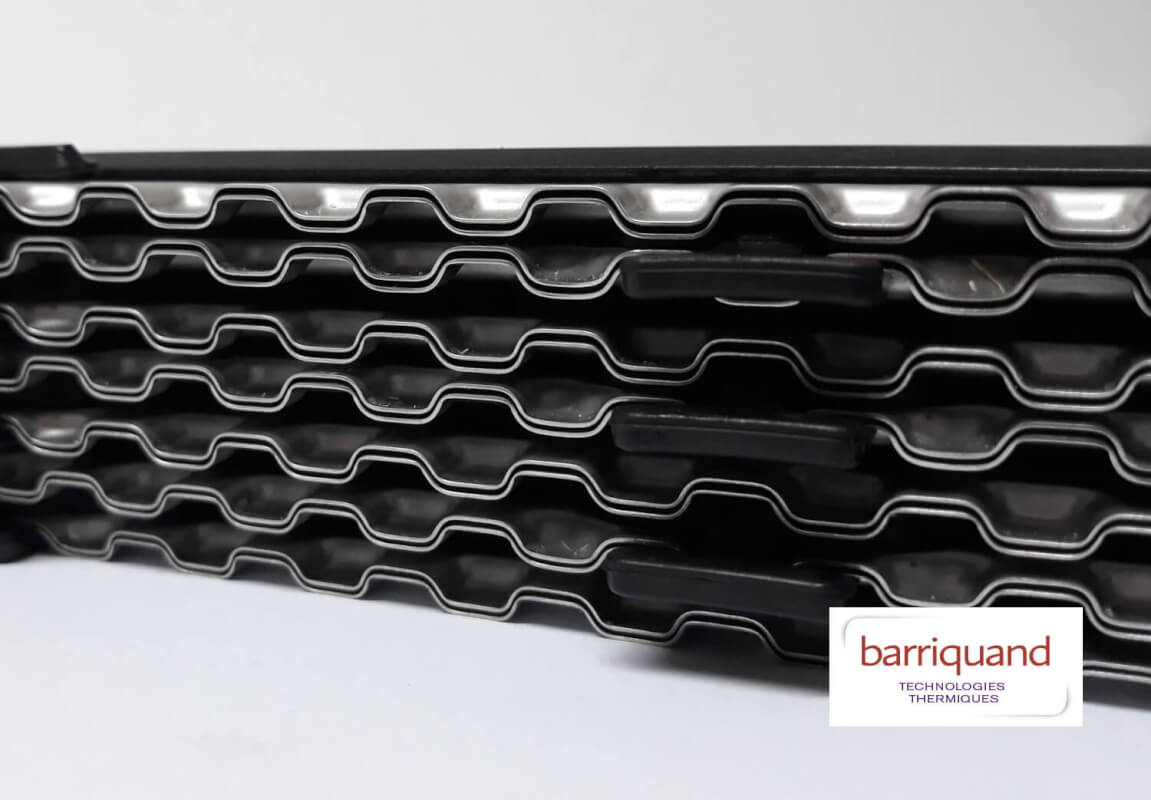

Les échangeurs thermiques à double plaques

Pour l’application sanitaire en chimie fine et l’application sanitaire pharmaceutique, nous proposons des plaques à double paroi qui permettent d’éviter tout risque de mélange des fluides et de contamination croisée en cas de fissure ou de corrosion éventuelle des plaques de l’échangeur.
La technologie utilisée sur nos échangeurs à plaques garantit le drainage des éventuelles fuites vers l’extérieur :

  • Plaques conçues pour interdire toute contamination entre les 2 fluides
  • Plus de 20 tailles de plaques pour nos échangeurs thermiques
  • Diamètre de connexion de type DN 32 à DN 300

Pour chaque type d'échangeurs

  • Raccord mâle fileté pour DN < 50
  • Accostage sur bâti par brides suivant la norme EN 1092-1 ou ANSI B16-5
  • Pression de calcul jusqu’à une pression d’une puissance de 25 bar

Matières composant l’échangeur à plaques :

  • Matière des plaques de l’échangeur thermique : AISI 304 – AISI 316 – Titane (pour un excellent transfert thermique)
  • Matière des joints de l’échangeur thermique : Nitrile – EPDM – Viton  (joint clipsé ou joint collé)
  • Matière bâtis de l’échangeur à plaques : acier carbone peinture epoxy – inox (alimentaire)
